Noppenbahn befestigen: Anleitung, Fehler & Material

Eine lose verlegte Noppenbahn nützt wenig, wenn sie beim Verfüllen der Baugrube verrutscht oder abknickt. Genau hier entscheidet sich, ob die Dränschicht später zuverlässig arbeitet oder ob Feuchtigkeit ungehindert an die Wand gelangt. Die Befestigung ist dabei kein reiner Formalismus, sondern eine bauphysikalisch relevante Aufgabe. Untergrund, Bahnrichtung und Befestigungsmittel müssen zusammenpassen. Wer improvisiert, riskiert Setzungsschäden und teure Nacharbeiten.

Wie lässt sich die Noppenbahn im Baualltag befestigen?

Grundsätzlich existieren zwei Wege. Auf tragfähigen, nagelbaren Untergründen wie Beton, Mauerwerk oder Holzschalung kommen mechanische Befestigungsmittel zum Einsatz. Auf nicht nagelbaren Flächen, etwa bei bestimmten Dämmstoffen oder glatten Bitumendickbeschichtungen, bleiben nur Dübel oder eine reine Anlehnung mit anschließender Hinterfüllung. Entscheidend ist stets die Tragfähigkeit des Untergrunds, denn ein falsch gewähltes Befestigungsmittel reißt unter dem Druck des Erdreichs schlicht aus. Genau das ist der häufigste Grund, warum Bahnen nach wenigen Jahren durchhängen oder sich lösen.

Werkzeug und Material: Was für die Montage nötig ist

Vor dem ersten Nagel lohnt sich ein Blick auf die verfügbaren Systemkomponenten. Es gibt spezielles Zubehör, das die punktuelle Belastung der Bahn deutlich reduziert und so ein vorzeitiges Ausreißen verhindert. Wer stattdessen einfache Nägel ohne Halteplatte verwendet, schneidet die Folie förmlich durch, sobald das Erdreich Druck aufbaut. Für eine saubere, dauerhafte Montage sind folgende Komponenten relevant:

• Scheibenkopfnägel mit Halteplatte: Die breite Auflagefläche verteilt den Anpressdruck über mehrere Zentimeter, statt ihn auf einen einzigen Punkt zu konzentrieren. Dadurch reißt die dünne Kunststofffolie nicht ein, selbst wenn später leichte Zugkräfte durch die Hinterfüllung entstehen.
• Stahlnägel mit System-Knöpfen: Kleine Kunststoffscheiben werden vor dem Einschlagen über den Nagel geschoben und liegen direkt auf der Noppe auf. Sie sorgen für ein gleichmäßiges Anliegen der Bahn am Untergrund und reduzieren Wellenbildung, die sonst Hohlräume hinter der Folie begünstigt.
• Kunststoffschlagdübel: Auf Untergründen, die sich nicht nageln lassen, etwa bei bestimmten Hartschaumplatten, übernehmen Dübel die Fixierung. Sie werden vorgebohrt und bieten trotzdem ausreichenden Halt für die Montagephase.
• Bolzensetzwerkzeug mit Unterlegscheibe: Bei größeren Flächen, etwa im Gewerbebau, beschleunigt ein Setzwerkzeug die Arbeit erheblich. Auch hier ist eine Unterlegscheibe zwingend erforderlich, sonst schießt der Bolzen durch die Bahn hindurch.
• Selbstklebender Haftnagel: Für die vorübergehende Fixierung von Überlappungen, bevor die endgültige Verfüllung erfolgt, reicht ein Haftnagel meist aus und erspart unnötige Durchdringungen der Folie.
• Filtervlies als Ergänzung: Kein Befestigungsmittel im eigentlichen Sinn, aber bei feinkörnigem, lehmigem Erdreich unverzichtbar. Ohne Vlies verstopfen die Zwischenräume der Noppen mit der Zeit, und die Dränwirkung geht verloren.

Untergrund entscheidet: Beton, Mauerwerk oder Dämmung

Nicht jeder Untergrund verhält sich gleich, und genau deshalb scheitern viele Standardlösungen in der Praxis. Frischer Beton nimmt Nägel gut auf, während beschichtete Perimeterdämmung häufig ein vorheriges Anschrägen der Plattenkante verlangt, damit die Bahn sauber anliegt. Auf mineralischen Dichtschlämmen wiederum darf gar nicht genagelt werden, weil jede Durchdringung die Abdichtungsebene gefährdet. Die folgende Übersicht fasst die gängigsten Kombinationen zusammen:

Untergrund	Geeignetes Befestigungsmittel	Besonderheit
Beton, Mauerwerk	Scheibenkopfnagel oder Stahlnagel mit Knopf	Bei sehr harten Flächen mit 3-mm-Bohrer vorbohren
Perimeterdämmung (Hartschaum)	Anlehnen, oben fixieren, Kante anschrägen	Keine flächige Verklebung, sonst geht Gleitschicht verloren
Bitumendickbeschichtung, Dichtschlämme	Möglichst keine Durchdringung, nur oberer Rand fixieren	Nagellöcher gefährden die Abdichtungsebene
WU-Beton mit fertiger Sperrschicht	Punktuelle Dübel oder Klemmschienen	Nur oberhalb der Feuchtesperre montieren
Nicht nagelbare, glatte Flächen	Kunststoffschlagdübel	Vorbohren erforderlich, Herstellerangaben beachten

Noppenbahn dauerhaft fixieren: passende Befestigungsmittel im Überblick

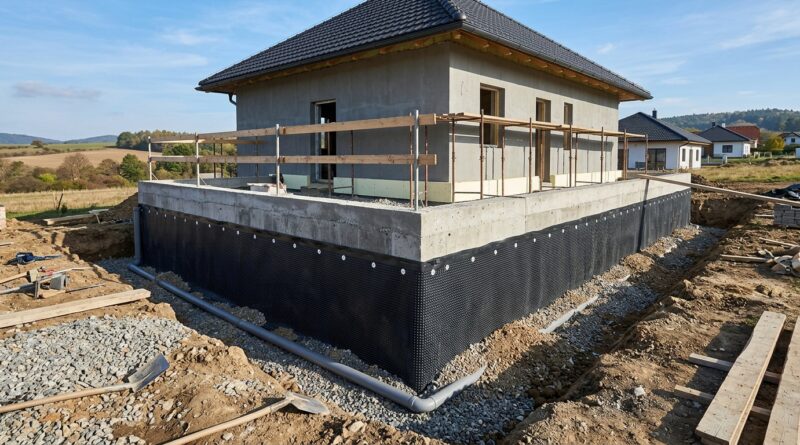

Nach der Wahl des passenden Systems bleibt die Frage nach der richtigen Platzierung. Fixiert wird grundsätzlich nur im oberen, später nicht mehr sichtbaren Bereich, dort, wo die Bahn über die Abdichtung oder Dämmung hinausragt. Im unteren, erdberührten Bereich reicht die reine Anlehnung, weil die spätere Hinterfüllung die Bahn ohnehin an die Wand drückt. Ein regelmäßiger Nagelabstand von etwa 25 bis 30 Zentimetern verhindert, dass die Bahn zwischen den Fixpunkten durchhängt und Falten wirft.

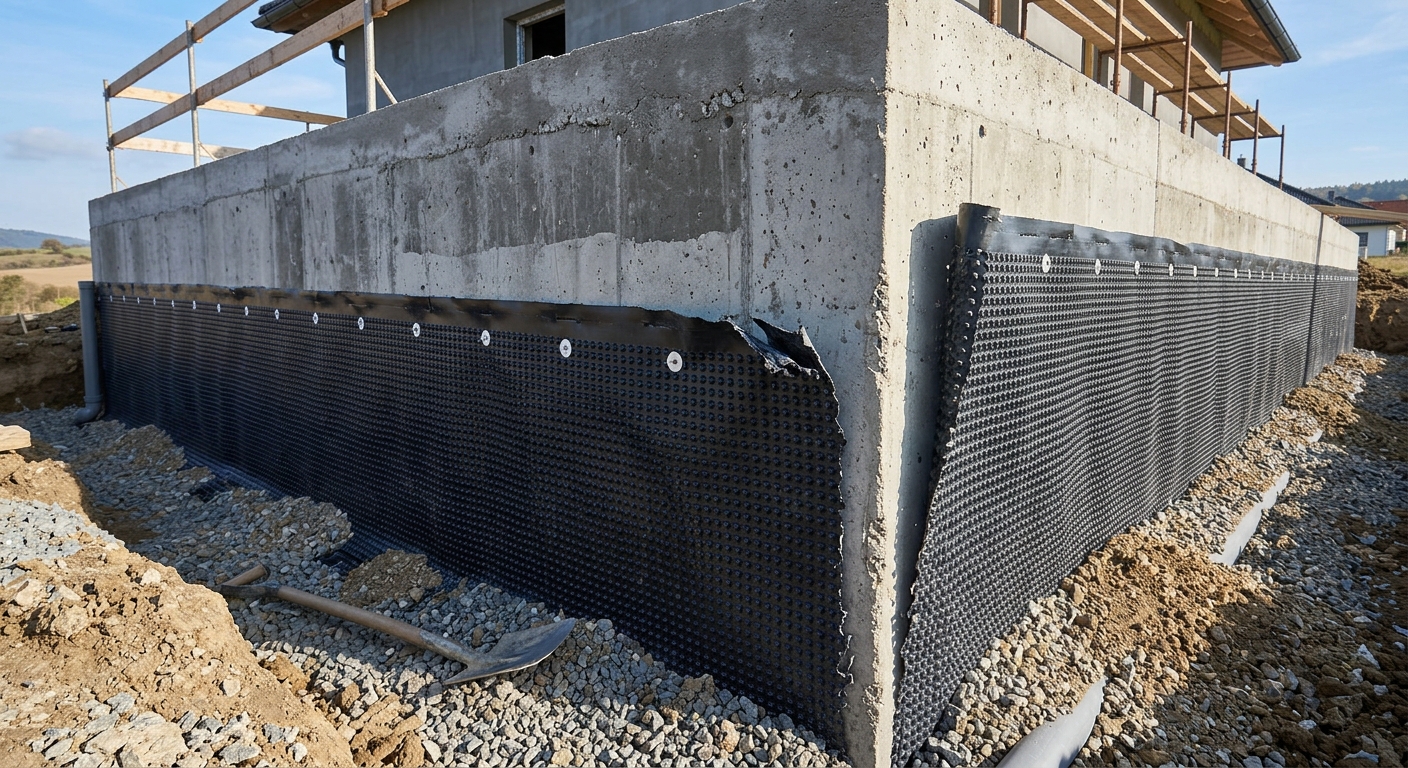

Typische Fehler bei der Montage vermeiden

In der Praxis wiederholen sich dieselben Schwachstellen immer wieder, meist weil einzelne Arbeitsschritte unter Zeitdruck übersprungen werden. Besonders ärgerlich: Die Folgen zeigen sich oft erst Jahre später, wenn Feuchtigkeit im Keller auftaucht und die Ursache kaum noch nachvollziehbar ist. Ein sorgfältiger Blick auf Details erspart spätere, deutlich teurere Sanierungsarbeiten. Zu den häufigsten Fehlern zählen:

• Falsche Ausrichtung der Noppen: Je nach Anwendungszweck zeigen die Noppen zum Baukörper oder zum Erdreich. Wird dies vertauscht, funktioniert weder der mechanische Schutz noch die Dränage wie vorgesehen.
• Bahn endet zu früh: Reicht die Noppenbahn nicht bis an die Fundamentunterkante beziehungsweise nicht ausreichend über die Abdichtung hinaus, entsteht eine offene Stelle, an der Wasser ungehindert eindringt.
• Fehlendes Vlies bei bindigem Boden: Wird bei lehmigem oder tonigem Erdreich auf das Filtervlies verzichtet, verstopfen die Noppenzwischenräume innerhalb weniger Jahre.
• Zu geringe Überlappung: Eine knappe Überdeckung der Bahnenränder öffnet sich unter der Last des Verfüllmaterials fast immer wieder, wodurch eine durchgehende Fuge entsteht.
• Flächige Verklebung mit der Dämmung: Die Noppenbahn muss als Gleitschicht wirken können, falls sich die Hinterfüllung setzt. Eine vollflächige Verklebung verhindert dieses Gleiten und kann die Dämmung beim Setzen mit nach unten reißen.
• Zu frühes Verfüllen: Wird die Baugrube verfüllt, bevor die obere Fixierung ausreichend sitzt, verschiebt sich die Bahn während der Arbeiten unbemerkt und reißt an den Befestigungspunkten ein.
• Nägel im drucklosen Zwischenbereich statt oben: Durchdringungen unterhalb der späteren Erdanschüttung bleiben dauerhaft undicht, weil sie nach dem Verfüllen nicht mehr zugänglich sind.

Überlappung, Anschlüsse und Dichtigkeit

An den Bahnenrändern entscheidet sich, ob die gesamte Konstruktion tatsächlich wasserführend bleibt. Die Überlappung ergibt sich meist automatisch aus dem ungenoppten Rand der Bahn, dieser sollte jedoch niemals einfach lose aneinandergelegt, sondern mit Haftnagel oder Klebeband gegen Verrutschen gesichert werden. Am oberen Abschluss ist ein dichter Anschluss an die Horizontalsperre besonders wichtig, weil an dieser Stelle sonst eine kapillare Brücke entstehen kann, über die Feuchtigkeit trotz intakter Bahn ins Mauerwerk aufsteigt. Randabschlussprofile helfen zusätzlich dabei, den oberen Rand sauber und mechanisch geschützt abzuschließen.

Häufige Fragen zum Thema (FAQ)

Muss die Noppenbahn zusätzlich befestigt werden, oder reicht das Hinterfüllen?

Im unteren, erdberührten Bereich reicht in der Regel das Anlehnen mit anschließender Hinterfüllung aus. Oben, oberhalb der Abdichtung oder Dämmung, ist jedoch eine mechanische Fixierung notwendig, damit die Bahn während der Bauphase nicht verrutscht oder abknickt.

Welche Nägel oder Dübel eignen sich zur Befestigung?

Auf nagelbarem Untergrund haben sich Stahlnägel mit Halteplatte oder speziellen Kunststoffknöpfen bewährt, weil sie den Anpressdruck großflächig verteilen. Auf nicht nagelbaren Flächen kommen stattdessen Kunststoffschlagdübel zum Einsatz, die vorgebohrt werden müssen. Ein ungeeignetes Befestigungsmittel führt fast immer zu Einrissen an der Nahtstelle.

Wie groß muss die Überlappung der Bahnen sein?

Üblich sind etwa 10 bis 15 Zentimeter, die sich meist direkt aus dem ungenoppten Rand der Bahn ergeben. Bei stark beanspruchten Flächen oder schrägem Geländeverlauf empfiehlt sich eine etwas großzügigere zusätzliche Sicherung der Überlappung mit Klebeband oder Haftnägeln.

Zeigen die Noppen zur Wand oder zum Erdreich?

Das hängt vom Einsatzzweck ab. Dient die Bahn als mechanischer Schutz einer Abdichtung oder Dämmung, zeigen die Noppen zum Baukörper. Übernimmt sie dagegen primär eine Dränfunktion ohne darunterliegende empfindliche Schicht, zeigen die Noppen zum Erdreich, kombiniert mit einem schützenden Filtervlies gegen Verstopfung.

Fazit

Eine korrekt befestigte Noppenbahn ist kein Detail am Rande, sondern entscheidet über die Funktionsfähigkeit der gesamten Dränageebene. Passendes Befestigungsmittel, richtige Ausrichtung der Noppen und ausreichende Überlappung verhindern spätere Feuchteschäden. Wer diese Punkte vor dem Verfüllen der Baugrube sorgfältig prüft, spart sich aufwendige und kostspielige Sanierungsarbeiten am Mauerwerk.

---
